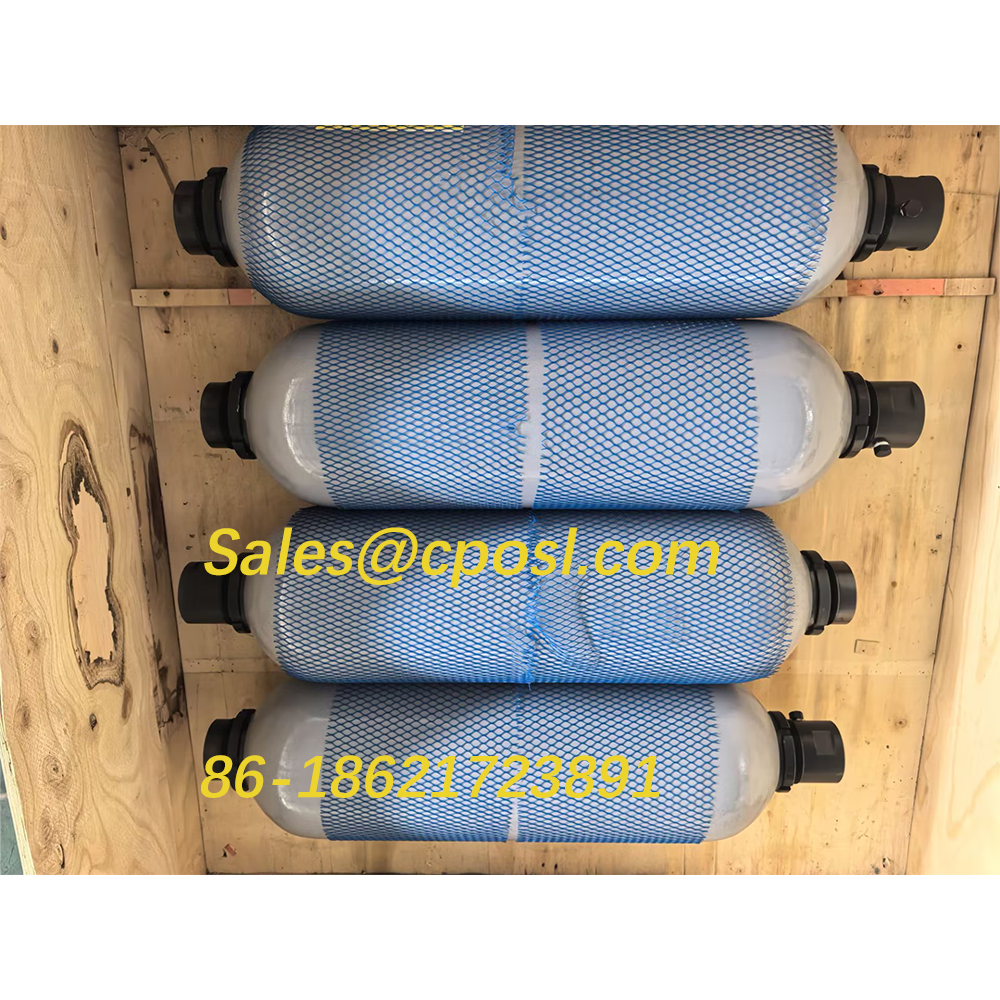

ASME Standard Bladder Гидроаккумулятор | Высокого давления ПВО Гидравлический Гидроаккумулятор

Description

I. Functions
Гидроаккумулятор functions as following in a hydraulic system: Storing of energy, stabilizing of pressure, reduction of power, compensation of leakage, absorbing of fluctuation of pressure and buffering of impact.
II. Specification
1. Structure: Bottom repair structure, top repair structure.
2. Fastening Method: Dead ring or bearing.
3. Installation: Vertical.
4. Medium: Гидравлический oil, emulsion
5. Gas filled in the bladder: Nitrogen

III. Installation
1. Гидроаккумулятор shall be installed vertically with the gas valve upright. Inspection space shall be retained near gas valve.
2. Гидроаккумулятор shall be fixed tightly on the supporter or wall.
3. When used for buffering and absorbing the fluctuation, accumulator shall be placed near the fluctuation source.
4. Check valve shall be placed between accumulator and hydraulic pump to prevent return flow of oil for the accumulator when the electric machine of pump stops working.
5. Stop valve shall be placed between accumulator and pipe system to be used in gas charging, draining speed adjusting or long term stopping.
6. Welding shall not be applied in fixing the accumulator.

SIZEL	dimension  (mm)											Thread	Фланец	(Kg) Weight
	ΦC	M	d	K	Φ1	Φ2	Φ3	n-Φ4	h	L2	L3	L	L’	G1	G2
10	219	M60×2	70	M80×2	55	125	160	6-Φ22	32	93	109	675	690	40	44
16												885	900	54	58
20												1010	1025	62	66
25												1185	1200	74	78
32												1425	1440	90	94
40												1705	1720	106	110
50												1935	1950	120	124
25	299	M72×2	80	Похожие продукты Противофонтанное оборудование Safety Hammer | Нефтепромысловый Non-Sparking Copper Hammer for Wellsite Use Подробнее Противофонтанное оборудование ПВО Гидроаккумулятор Unit | Koomey-Type ПВО Гидравлический Control Station Подробнее Противофонтанное оборудование 13 5/8″ 10M WP Двухплашечный превентор | API 16A | 10,000 PSI | CAMTOP Подробнее Противофонтанное оборудование RTJ Oval Прокладка R39 316 Stainless Стальной Кольцо Подробнее CAMTOP Naft — сертифицированный производитель нефтегазового оборудования API 6A / 16A / 16C. Все права защищены.
