Описание

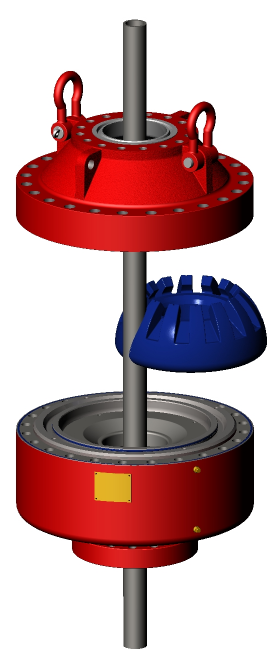

Кольцевой превентор FH18 (Annular BOP) с сферическим уплотнительным элементом. Диаметр 179.4 мм (7 1/16″). Производство Shanghai ShenKai Petroleum Equipment Co., Ltd.
Модели и технические характеристики
| Модель | Рабочее давление МПа (Psi) |
Тип уплотнения |
Соединение крышка-корпус |
Вес кг |
|---|---|---|---|---|
| FH18-35 | 35 (5000) | Сферический | Фланец | 1572 |
| FH18-35/70 | 70 (10000) | Сферический | Фланец | 1600 |
| FH18-70/105 | 105 (15000) | Сферический | Фланец | 5160 |
Общие технические данные
| Гидравлическое управление | ≤10.5 МПа (1500 psi) |
| Объём камеры открытия | 12.8 л (FH18-35/35-70), 52 л (FH18-70/105) |
| Объём камеры закрытия | 18.8 л (FH18-35/35-70), 65 л (FH18-70/105) |
| Спецификация фланцев | API Spec 16A |
| Тип соединения гидравлики | Z1″ × 2 |
| Габариты (A×H) | 737×790 мм (FH18-35), 737×814 мм (FH18-35/70), 1092×1136 мм (FH18-70/105) |
Полный перечень запчастей (P/N)
| No. | Описание | Кол-во | FH18-35 | FH18-35/70 | FH18-70/105 |
|---|---|---|---|---|---|
| 1 | Корпус (Shell) | 1 | FH1835-02 | FH1835/70-01 | H09.01 |
| 2 | Крышка (Bonnet) | 1 | FH1835-03 | FH1835-03 | H09.04.00 |
| 3 | Поршень (Piston) | 1 | FH1835-18 | FH1835-18 | H09.02 |
| 4 | Адаптерное кольцо (Adapter Ring) | 1 | FH1835-10 | FH1835-10 | H09.03 |
| 5 | Уплотнительный элемент (Packer) | 1 | FH1835-06-00 | FH1835-06-00 | H09.07.00 |
| 6 | Шпилька (Stud) | 24 | FH1835-08 | FH1835-08 | H09.06 |
| 7 | Гайка (Cap Nut) | 24 | FH1835-07 | FH1835-07 | H09.05 |
| 8 | Уплотнение поршня I.D. (Seal-piston I.D.) | 2 | FH1835-14/FH1835-15 | FH1835-14/FH1835-15 | H09.12.00 |
| 9 | Изнашиваемое кольцо (Wear Ring) | 1 | FH1835-16 | FH1835-16 | H09.13 |
| 10 | Уплотнение поршня O.D. (Seal-piston O.D.) | 2 | FH1835-19/FH1835-20 | FH1835-19/FH1835-20 | H09.15.00 |
| 11 | Уплотнение адаптерного кольца I.D. (Seal-Adapter Ring I.D.) | 2 | FH1835-12/FH1835-13 | FH1835-12/FH1835-13 | H09.11.00 |
| 12 | Уплотнительное кольцо “O” (“O” Seal-ring) | 1 | FH1835-11 | FH1835-11 | H09.09 |
| 13 | Уплотнительное кольцо “O” (“O” Seal-ring) | 1 | FH1835-09 | FH1835-09 | H09.08.00 |
| 14 | Изнашиваемое кольцо (Wear Ring) | 2 | FH1835-17 | FH1835-17 | H09.14 |
| 15 | Соединение (Joint) | 2 | — | — | FH2835-13 |
| 16 | Пробка Z1″ (Z1″ Pipe Plug) | 2 | FH2835-22 | FH2835-22 | FH2835-22 |
| 17 | Отвёртка (Screw off) | 4 | 6.8 | 6.8 | 9 |
| 18 | Уплотнительное кольцо “O” (“O” Seal-ring) | 24 | — | — | 80×3.55 |
| 19 | Уплотнительное кольцо “O” (“O” Seal-ring) | 1 | — | — | H09.10 |
