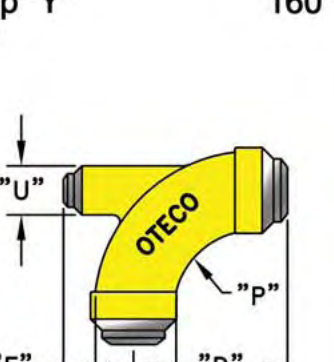

Отвод 90° с выходом 2″ сверху | Long Sweep Ell w/2″ Top Outlet (424LSE90/525LSE90)

Модель / Артикул:424LSE90

Бренд:CAMTOP

Категория:Магистральная арматура

Запросить предложение 💬 Написать в WhatsApp

Описание

Отвод 90° длинного радиуса с дополнительным выходом 2″ сверху (Long Sweep Ell w/2″ Top Outlet). Применяется для подключения манометров, датчиков давления и дренажных линий манифольда. Отливки из ASTM A216 Grade WCC. Доступно исполнение для кислой среды.

Типы концевых соединений: LPT, BW (SCH.160/XXS). Размеры основной линии: 4″, 5″. Рабочее давление до 5000 PSI (345 бар).

4″×2″ 5K Long Sweep Ell w/2″ Top Outlet

Item #	Описание	Макс. давление PSI (BAR)	Вес Lbs.
414081	LONG SWEEP ELL W/2″ TOP OUTLET, 424L90, 4X2X4 LPT	3,000 (207)	95
414083	LONG SWEEP ELL W/2″ TOP OUTLET, 424L90, 4″ BW SCH.160	5,000 (345)	95
414084	LONG SWEEP ELL W/2″ TOP OUTLET, 424L90, 4″ BW SCH.XXS	5,000 (345)	95

5″×2″ 5K Long Sweep Ell w/2″ Top Outlet

Item #	Описание	Макс. давление PSI (BAR)	Вес Lbs.
415083	LONG SWEEP ELL W/2″ TOP OUTLET, 525L90, 5″ BW SCH.160	5,000 (345)	140
415084	LONG SWEEP ELL W/2″ TOP OUTLET, 525L90, 5″ BW SCH.XXS	5,000 (345)	140
