Gardner Denver PZ-11 & PZ-10 FLUID END MODULE & ACCESSORIES

Gardner Denver Emsco PZ9 PZ11 PZ 10 Буровой насос Клапан pot assy fluid end Module valve box

Буровой насос Гидравлическая часть Module is an important component of the hydraulic pump end of the mud pump.

Буровой насос Гидравлическая часть Module is forged by high-quality alloy steel 35CrMo or 40CrMnMo. It has no defects such as interlayer, crack, impurity, looseness and over-burning. Welding is not allowed. The Буровой насос Гидравлическая часть Module is in full compliance with API7K standard and is inspected according to the third-grade forging and internal hardening treatment, high durability. Above process is strictly checked and strict non-destructive testing.

Давление: 5000 ~ 10000 psi
Материал: 35CrMoA or 40CrMoMn

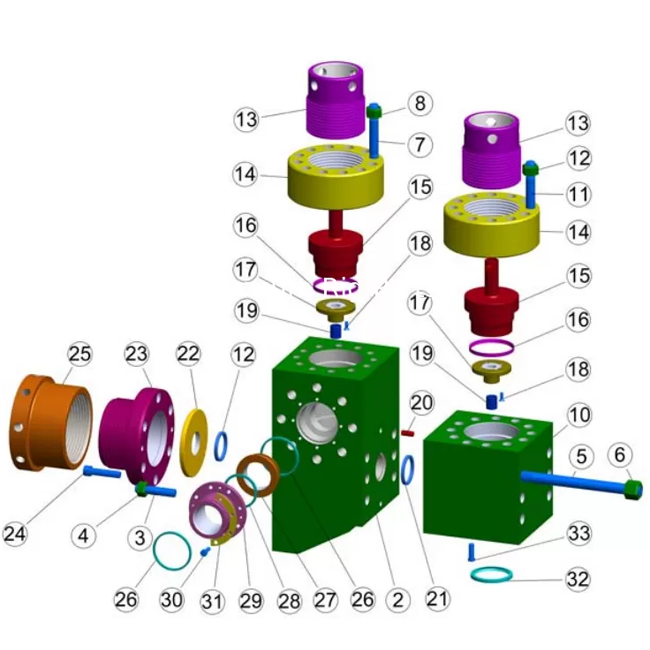

Gardner Denver PZ-11 & PZ-10 FLUID END MODULE & ACCESSORIES
ITEM # OEM PART # MISSION PART # DESCRIPTION QTY PER PUMP
FEMPZ1011CA ASSY, COMPLETE FLUID END MODULE (INCLUDES ITEMS 1-21) 3
1 202PZL029B FEMPZ1011 MODULE, STUDDED FLUID END (INCLUDES ITEMS 1-8) 3
1B 80721022 MODULE, STUDDED FLUID END MADE FROM 4135 MATERIAL (INCLUDES ITEMS 1B-8)
2 201PZL110 PZ1011LCS STUD, FRAME & LINER CLAMP LONG 24
3 205PZL110 PZ1011GPFS STUD, FRAME & LINER CLAMP SHORT 24
4 50B36 6300200 NUT, FRAME & LINER CLAMP STUD 72
5 204PZL110 PZ1011TRS STUD, THREADED RING 72
6 50B34 PZ789TRSN NUT, THREADED RING STUD 72
7 202PZL110 PZ789DMS STUD, DISCHARGE MANIFOLD 12
8 50B34 PZ789TRSN NUT, DISCHARGE MANIFOLD STUD (SAME AS ITEM 6) 12
9 200PZL387 PZ1011FLG RING, VALVE COVER THREADED 6
10 204PZL715 7916780 GASKET, VALVE COVER – RUBBER (SEE DATASHEET FOR ALTERNATE MATERIALS) 6
11 2007674 PZ789VGI BUSHING, VALVE GUIDE 6
12 200PZL147 PZ1011VC COVER, VALVE 6
13 200PZL587 PZ1011CAP CAP, VALVE COVER LOCK 6
14 2011701 PZ789PL PLATE, RETAINER 3
15 200PZL483 PZ1011LVG GUIDE, VALVE SUCTION 3
16 655EE065 PZLVGABOLT SCREW, VALVE GUIDE TO RETAINER PLATE 6
17 95W2 PZLVGAWASHER WASHER, VALVE GUIDE LOCK 6
18 25AL35 7916747 GASKET, DISCHARGE MANIFOLD 3
19 25BE41 7923283 GASKET, SUCTION MANIFOLD 3
20 200PZL455 PZ1011LC CLAMP, LINER 3
21 200PZL483A PZ1011LVGA ASSY, LOWER VALVE GUIDE ( INCLUDES ITEMS 11, 14-17) 3
22 655EG08N 700044111 CAPSCREW, SUCTION MANIFOLD – NOT SHOWN 24
23 7619066 WASHER, SUCTION MANIFOLD CAPSCREW 3/4″ REGULAR SPRING LOC-NOT SHOWN 24
7924509 MODULE SEAL KIT: (KIT INCLUDES CYLINDER HEAD, VALVE COVER GASKET, LINER GASKET, DISCHARGE MANIFOLD GASKET, SUCTION MANIFOLD GASKET) 3
