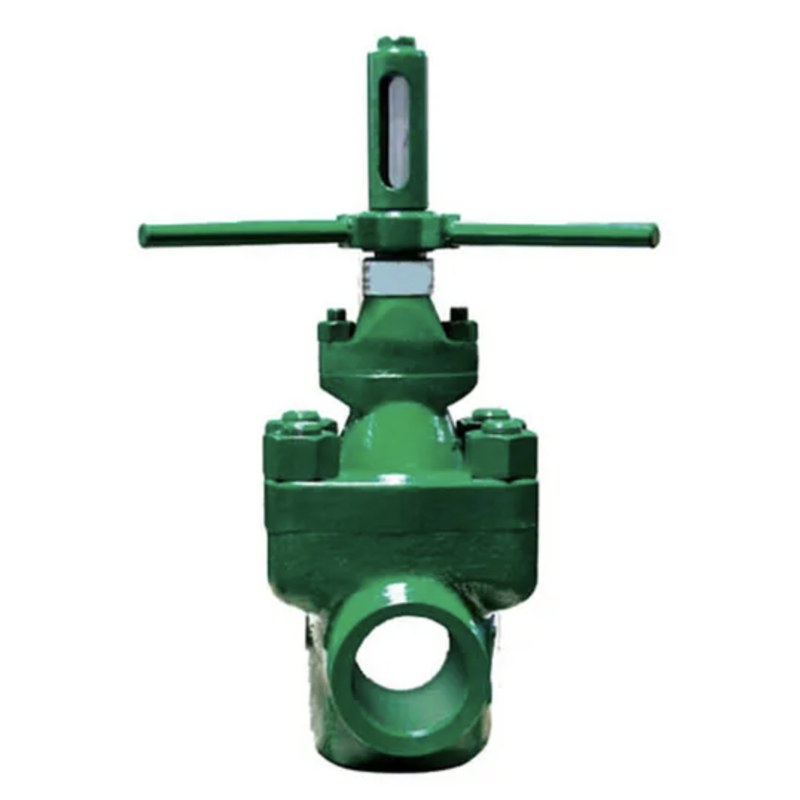

DEMCO DM Серия Gate Клапаны 2000, 3000 & 5000 PSI WP – 2-1/2 in. (65 mm), 3 in. (80 mm) Полнопроходной & 4 in. (100 mm) Reduced Port

Description

DEMCO DM Серия Низкого давления Gate Клапаны – Complete Range

CAMTOP supplies the complete range of DEMCO DM Серия Gate Клапаны rated at 2000, 3000 & 5000 PSI WP for general service conditions. This comprehensive series covers 2-1/2 in. (65 mm) Полнопроходной, 3 in. (80 mm) Полнопроходной, and 4 in. (100 mm) Reduced Port configurations, with multiple end connection options including threaded, grooved, weld, and flanged ends.

Designed for reliable performance in oilfield flowline applications, these gate valves feature a robust construction with cast steel bodies, stainless steel stems, and multiple trim material options to suit various service conditions. The modular design allows easy field maintenance and parts replacement.

Product Specifications & Dimensions

Dimensional Data & Weights

Dimension	2-1/2″ (65mm) FP 2000 WP	3″ (80mm) FP 2000 WP	2-1/2″ (65mm) RP 3000 WP	3″ (80mm) FP 3000 WP	4″ (100mm) RP 3000 WP	3″ (80mm) FP 5000 WP	4″ (100mm) RP 5000 WP
A – Резьбовой, Weld & Grooved	9.75″ (248)	9.75″ (248)	11.00″ (279)	11.00″ (279)	–	11.00″ (279)	–
A – Фланцевый RTJ	16.62″ (422)	14.12″ (359)	16.62″ (422)	14.12″ (359)	–	15.62″ (397)	–
B (Открытый)	17.00″ (432)	18.00″ (457)	17.00″ (432)	18.00″ (457)	18.00″ (457)	18.00″ (457)	18.00″ (457)
C (Седло Bore)	2.50″ (64)	3.00″ (76)	2.50″ (64)	3.00″ (76)	3.00″ (76)	3.00″ (76)	3.00″ (76)
D	19.00″ (483)	19.00″ (483)	19.00″ (483)	19.00″ (483)	19.00″ (483)	19.00″ (483)	19.00″ (483)
E – Резьбовой, Weld & Grooved	3.12″ (79)	3.50″ (89)	3.25″ (83)	3.69″ (94)	3.69″ (94)	3.94″ (100)	3.94″ (100)
E – Фланцевый RTJ	3.19″ (81)	3.50″ (89)	3.19″ (81)	3.69″ (94)	3.69″ (94)	3.94″ (100)	3.94″ (100)
Фланец OD	7.50″ (191)	8.25″ (210)	9.62″ (244)	9.50″ (241)	–	10.50″ (267)	–
Фланец Bolts (Qty – Размер)	8 – 3/4″	8 – 7/8″	8 – 3/4″	8 – 7/8″	–	8 – 1″	–
Кольцо Number (RTJ)	R-26	R-31	R-27	R-31	–	R-35	–
Вес – Резьбовой, Weld & Grooved (lb/kg)	74 (34)	95 (43)	87 (39)	113 (51)	113 (51)	140 (64)	140 (64)

End Соединение Options

Соединение Тип	Description	Available Sizes
Резьбовой	NPT threaded ends for easy installation	2-1/2″ FP, 3″ FP, 4″ RP (all pressure ratings)
Grooved	Grooved ends for quick coupling (2000 PSI only)	2-1/2″ FP, 3″ FP, 4″ RP
Weld End	Под приварку weld ends for permanent installation	2-1/2″ FP, 3″ FP, 4″ RP (all pressure ratings)
Фланцевый RTJ	API Кольцо Тип Соединение flanged ends	2-1/2″ FP, 3″ FP (all pressure ratings)

Стандарт Weld End Suffixes

Pipe Размер	2000 PSI	3000 PSI	5000 PSI
2-1/2 in. (65 mm)	0 & 1	1 & 5	–
3 in. (80 mm)	0 & 1	1 & 5	1, 2 & 5
4 in. (100 mm)	0 & 1	1 & 5	1, 2 & 5

В сборе Part Number Configuration

DEMCO DM Серия valves use a 7-digit part number system (J0XXXXX) to specify exact valve configuration:

Digit Position	Configuration	Options
1st Digit	End Соединение	0 – Фланцевый / 1 – Резьбовой / 4 – Grooved (2000 only) / 5 – Weld / 7 – Фланцевый
2nd Digit	Номинальное давление	0 – 2000 PSI / 1 – 3000 PSI / 2 – 5000 PSI
3rd Digit	Pipe Размер	1 – TBG (3″ FP only) / 2 – UPTBG (2-1/2″ FP only) / 0 – Sch 80 (2000 only) / 1 – Sch 80 / 2 – XXH / 5 – Sch 160
4th Digit	Корпус Configuration	4 – Резьбовой / 5 – Weld / 6 – Grooved (2000 only) / 7 – Фланцевый
5th Digit	Шток Материал	2 – 303 SS / 8 – 316 SS
6th Digit	Gate Материал	2 – Стальной / 8 – 316 SS
7th Digit	Вставка Материал	1 – Ductile Iron or Стальной / 8 – 316 SS

Additional Configuration Options:

Седло/Уплотнение Elastomer: 1 – Buna-N/Buna-N / 2 – Viton/Viton / 3 – Hypalon/Buna-N
Coating: 0 – Непокрытый / 1 – DEMCO 10 / 4 – DEMCO 11 / 5 – DEMCO 12 (Weld end bodies are NOT coated)

Шпонка Parts & Materials

Шпонка No.	Description	Материал
1	Lube Фитинг	Стальной
2	Hub В сборе	ASTM A536 Ductile Iron
4	Lock Ручка	AISI C1213
6	Шток Screw	AISI C1213
7	Шток Screw Уплотнение	Buna-N
8	Screw Корпус	Carbon Стальной
9	Шток	303 SS or 316 SS
10	Secondary Уплотнение	Buna-N
11	Retainer	AISI C1213
12	Шток Уплотнение В сборе	Buna-N or Viton
16	Bonnet	Литой Стальной ASTM A487 4A or 2B
18	Bonnet Уплотнение	Buna-N or Viton
19	Gate	Стальной or 316 SS
20	Корпус	ASTM A487 Grade 4 Class A or Grade 2 Class B
21	Седло В сборе	Ductile Iron or Стальной / 316 SS

Уплотнение Материал Options

Уплотнение Тип	Материал	Application
Bronze Втулка	Bronze	Шток guide bearing
Плоский Top Follower	Buna-N Похожие продукты Запорная арматура API Mud Задвижка Подробнее Запорная арматура API Parmelee Ключ for Lubricator \| BPV Lubricator Ручка & Girth Ключ Подробнее Запорная арматура API API 6A 1" 2" 3" Фиг 1502 Высокого давления Low Крутящий момент plug valve Подробнее Запорная арматура API KELLY COCK Подробнее © 2026 CAMTOP Naft Шанхай, Китай Тел: +86 18621723891 E-mail: SALES@CPOSL.COM Карта сайта Сделано в CAMTOP CAMTOP Naft — сертифицированный производитель нефтегазового оборудования API 6A / 16A / 16C. Все права защищены.
