Описание

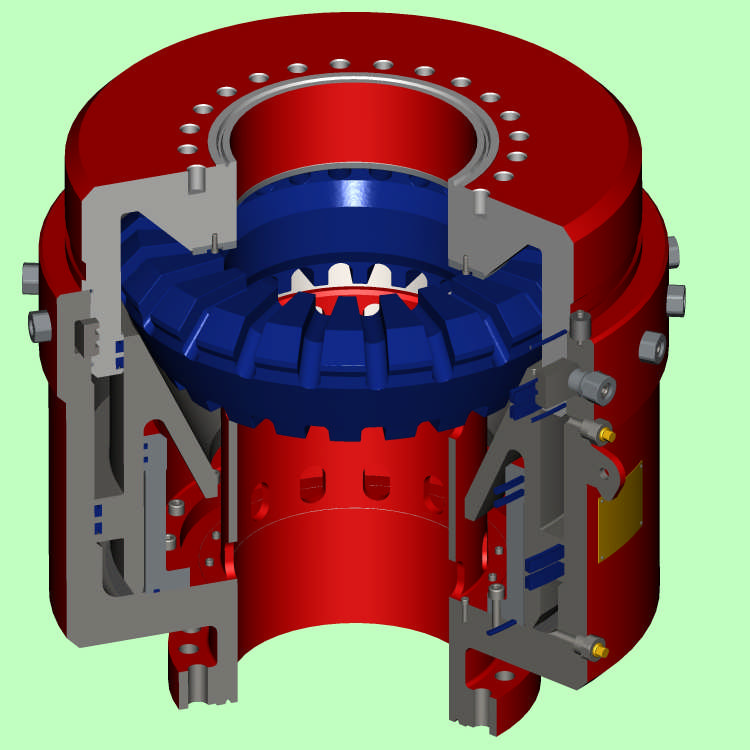

Кольцевой превентор FH35-70/105 (Annular BOP) с сферическим уплотнительным элементом и клиновым соединением крышки с корпусом. Диаметр 346.1 мм (13 5/8″), рабочее давление 105 МПа (15000 Psi). Производство Shanghai ShenKai Petroleum Equipment Co., Ltd.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диаметр | 346.1 мм (13 5/8″) |
| Рабочее давление | 105 МПа (15000 Psi) |
| Гидравлическое управление | ≤10.5 МПа (1500 psi) |
| Тип уплотнения | Сферический |
| Соединение крышка-корпус | Клин (12 клиньев) |
| Объём камеры открытия | 124 л |
| Объём камеры закрытия | 152 л |
| Спецификация фланцев | API Spec 16A |
| Тип соединения гидравлики | Z1″(1 1/2″) × 2 |
| Вес | 6780 кг |
| Габариты (A×H) | 1640×1634 мм |
Полный перечень запчастей (P/N)
| No. | Описание | Кол-во | P/N |
|---|---|---|---|
| 1 | Демонтажный винт (Disassembly Screw) | 12 | FH3570-19 |
| 2 | Гайка (Nut) | 12 | FH3570-03 |
| 3 | Шпилька (Stud) | 12 | FH3570-02 |
| 4 | Зажимное кольцо (Clamp Ring) | 1 | FH3570-01 |
| 5 | Клин (Wedge) | 12 | FH3570-05 |
| 6 | Крышка (Bonnet) | 1 | FH3570-06 |
| 7 | Винт M12×30 (Screw M12×30) | 12 | GB70-76 |
| 8 | Уплотнительный элемент (Packing unit) | 1 | FH3570-07 |
| 9 | Комбинированное уплотнительное кольцо (Combine sealing ring) | 1 | FH3570-09 |
| 10 | Уплотнительное кольцо “O” (“O” Seal ring) | 1 | FH3570-08 |
| 11 | Комбинированное уплотнительное кольцо (Combine sealing ring) | 2 | FH3570-11-0 |
| 12 | Грязевая защита (Mud-guard ring) | 1 | FH3570-10 |
| 13 | Изнашиваемое кольцо (Wear ring) | 2 | FH3570-15 |
| 14 | Комбинированное уплотнительное кольцо (Combine sealing ring) | 2 | FH3570-14-0 |
| 15 | Винт M36×80 (Screw M36×80) | 8 | 12.9 class |
| 16 | Подвеска (Hanger) | 4 | FH3570-04 |
| 17 | Отвёртка (Screw off) | 4 | JB8112-1999 |
| 18 | Комбинированное уплотнительное кольцо (Combine sealing ring) | 2 | FH3570-12-0 |
| 19 | Изнашиваемое кольцо (Wear ring) | 1 | FH3570-16 |
| 20 | Корпус (Shell) | 1 | FH3570-18 |
| 21 | Соединение (Joint) | 4 | FH3570-13 |
| 22 | Масляная пробка (Oil plug) | 4 | F02-15 |
| 23 | Поршень (Piston) | 1 | FH3570-17 |
