Кольцевой превентор FH | Annular BOP (Spherical/Tapered Packer)

Модель / Артикул:FH Series

Бренд:CAMTOP

Категория:Противофонтанное оборудование

Запросить предложение 💬 Написать в WhatsApp

Описание

Кольцевой превентор (Annular BOP) серии FH — противовыбросовое оборудование для герметизации устья скважины при бурении, короблении и каротаже. Производство Shanghai ShenKai Petroleum Equipment Co., Ltd (с 1974 года).

Превентор может герметизировать любой размер кольцевого пространства с одним типом резинового уплотнения при наличии бурильного инструмента, НКТ или обсадной колонны в скважине. При отсутствии инструмента — полная герметизация устья.

Типы уплотнительных элементов

Сферический (Spherical) — крышка соединена с корпусом фланцем (≤35 МПа) или клином (≥70 МПа)
Конический (Tapered) — крышка соединена с корпусом зажимом (jaw)

Модельный ряд и технические характеристики

Модель	Диаметр мм (дюйм)	Рабочее давление МПа (Psi)	Тип уплотнения	Соединение крышка-корпус	Вес кг
FH18-35	179.4 (7 1/16)	35 (5000)	Сферический	Фланец	1572
FH18-35/70	179.4 (7 1/16)	70 (10000)	Сферический	Фланец	1600
FH18-70/105	179.4 (7 1/16)	105 (15000)	Сферический	Фланец	5160
FH28-35	279.4 (11)	35 (5000)	Сферический	Фланец	4300
FH28-35/70	279.4 (11)	70 (10000)	Сферический	Фланец	4423
FH28-70/105	279.4 (11)	105 (15000)	Сферический	Клин	10800
FH35-35	346.1 (13 5/8)	35 (5000)	Сферический	Фланец	6843
FH35-35/70	346.1 (13 5/8)	70 (10000)	Сферический	Фланец	14760
FH35-70/105	346.1 (13 5/8)	105 (15000)	Сферический	Клин	6780
FHZ54-14	539.8 (21 1/4)	14 (2000)	Конический	Зажим	—

Общие технические данные

Параметр	Значение
Гидравлическое управление	≤10.5 МПа (1500 psi)
Спецификация фланцев	API Spec 16A
Материал основных деталей	Легированная сталь (NACE MR-01-75)
Тип соединения гидравлики	Z1″ × 2 / Z1″ × 4
Термообработка	Специальная
Гидростатическое испытание	API Spec 16A

Принцип работы

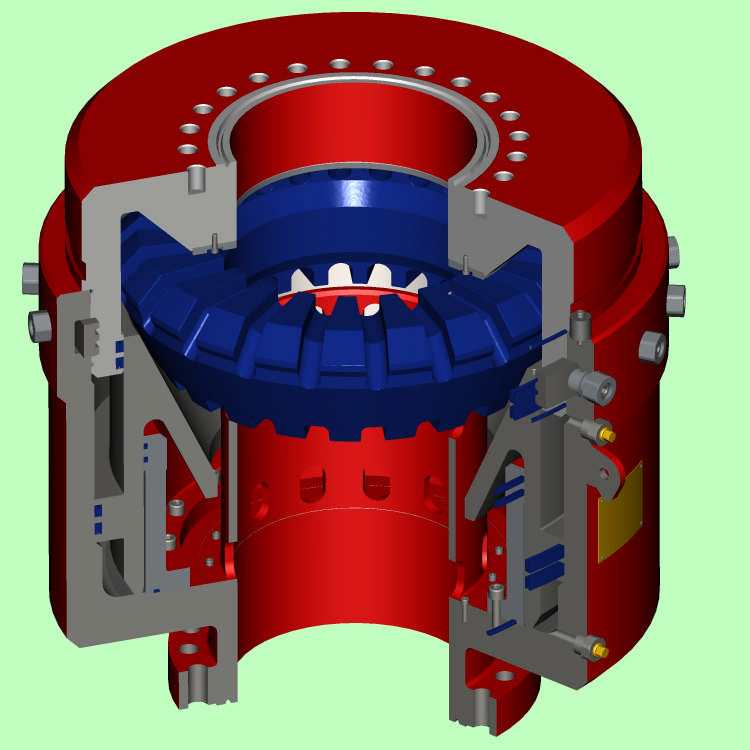

При возникновении выброса гидравлическая жидкость подаётся в камеру закрытия под поршнем. Поршень поднимается, толкая уплотнительный элемент вверх. Уплотнительный элемент движется по сферической поверхности к центру устья, сжимая резину до герметизации. При подаче жидкости в камеру открытия поршень опускается, уплотнитель возвращается в исходное положение.

Особенности конструкции

Двухстадийная герметизация: начальная (гидравлика) + усиленная (давление скважины)
Сферический уплотнитель: 12–14 радиальных опорных рёбер из легированной стали
Конический уплотнитель: 22 опорных ребра, угол конуса 25°
Большой запас резины — возможность принудительного прохода муфт 18°
Ограничение экструзии и разрыва резины
Полусферическая крышка — отсутствие концентрации напряжений
Клиновое соединение для высокого давления — равномерная нагрузка на корпус

Обслуживание

Замена уплотнительного элемента без демонтажа превентора
Проверка герметичности после каждой замены
Регулярная очистка канавок уплотнителя
Контроль чистоты гидравлической жидкости

Запчасти

Полный перечень запчастей (P/N) для всех моделей FH18/FH28/FH35/FHZ54: корпус, крышка, поршень, уплотнительный элемент, адаптерное кольцо, шпильки, гайки, уплотнительные кольца, изнашиваемые кольца.
